Измеритель длины ИД-3

ИЗМЕРИТЕЛЬ ДЛИНЫ ИД-3 СНЯТ С ПРОИЗВОДСТВА.

ЗАМЕНЕН АНАЛОГОМ ИД-6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Измеритель длины ИД-3 предназначен для измерения длины различных длинномерных плоских изделий пористой структуры, например, поролона, пенополиэтилена, мягкой резины и т. п., а также может использоваться для измерения длины труб, шлангов, кабеля и других круглых длинномерных изделий.

  Широкий резиновый ролик обеспечивает хорошее сцепление с измеряемым материалом, в тоже время, минимально сжимая податливый материал, чем достигается высокая точность измерения.

   Погрешность при измерении составляет не более ± 0,5 %, хотя с увеличением измеренной длины относительная погрешность уменьшается.

Программное обеспечение счетчика позволяет производить следующие функции:

- коррекция в зависимости от диаметра счетного ролика;
- коррекция по результатам пробных измерений;
- программирование счетчика на 21 длину, каждую из которых можно изменить;
- выдача сигнала на исполнительные механизмы и коммутирующие устройства перед достижением запрограммированной длины (величина упреждения устанавливается в метрах и сантиметрах и программируется пользователем), данная функция позволяет реализовать, например, торможение при перемотке электроприводом, подачу звукового или светового сигнала;
- выдача сигнала после достижения запрограммированной длины, этот сигнал пожет управлять, например, остановкой, обрезкой, подачей звукового или светового сигнала.

   Табло счетчика имеет пять разрядов, три первых отображают метры, два последних - сантиметры. Таким образом отображаемая на табло точность составляет 1 см.

   При вращении счетного ролика в противоположном направлении, отсчет длины производится в обратную сторону, таким образом, случайное движение кромки назад не влияет на точность измерения.

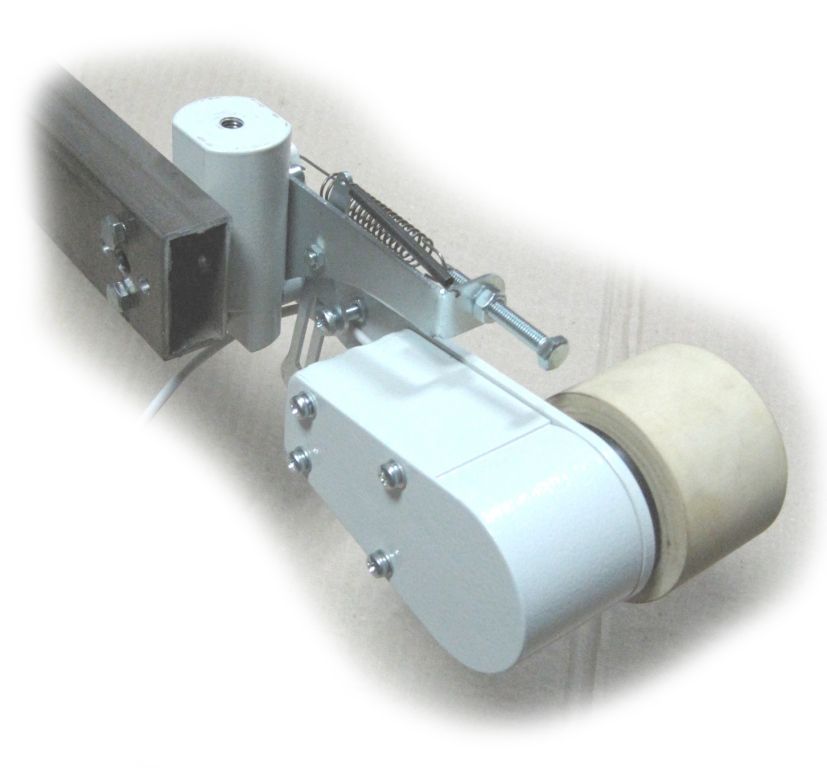

   Конструкция счетчика позволяет монтировать его на оборудовании в различных положениях. Варианты крепления представлены на фото.

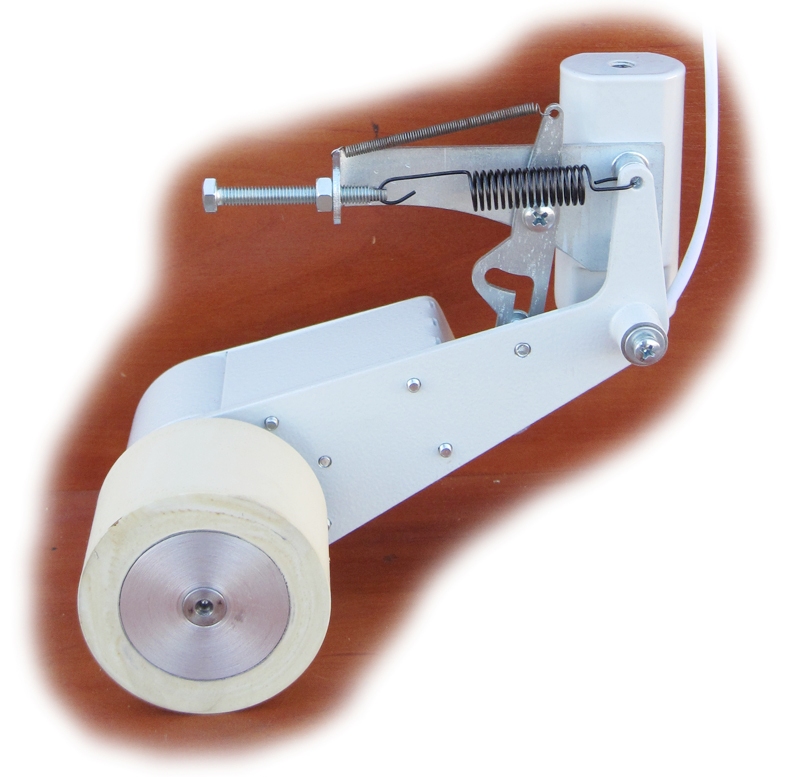

   Счетный ролик прижимается к измеряемому материалу за счет веса узла счетного ролика, а также за счет регулируемой пружины.

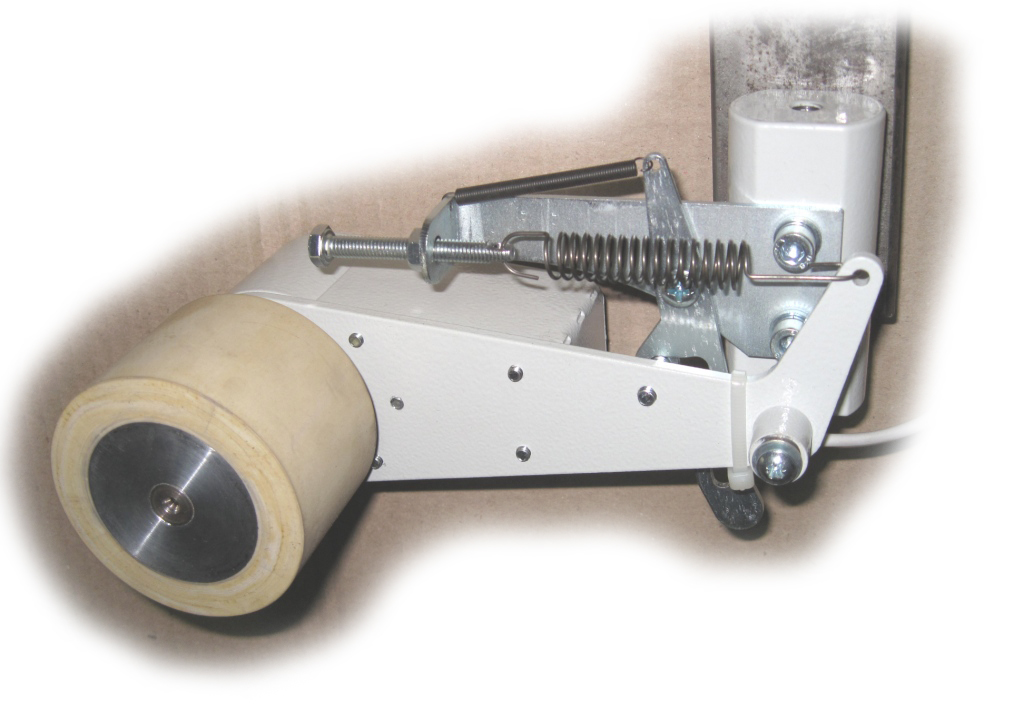

 Для удержания счетного ролика в нерабочем положении имеется фиксатор. Удержание удобно при первоначальной укладке и заправке измеряемого материала, т. к. при этом счетный ролик приподнимается и не касается материала (см. фото ниже).

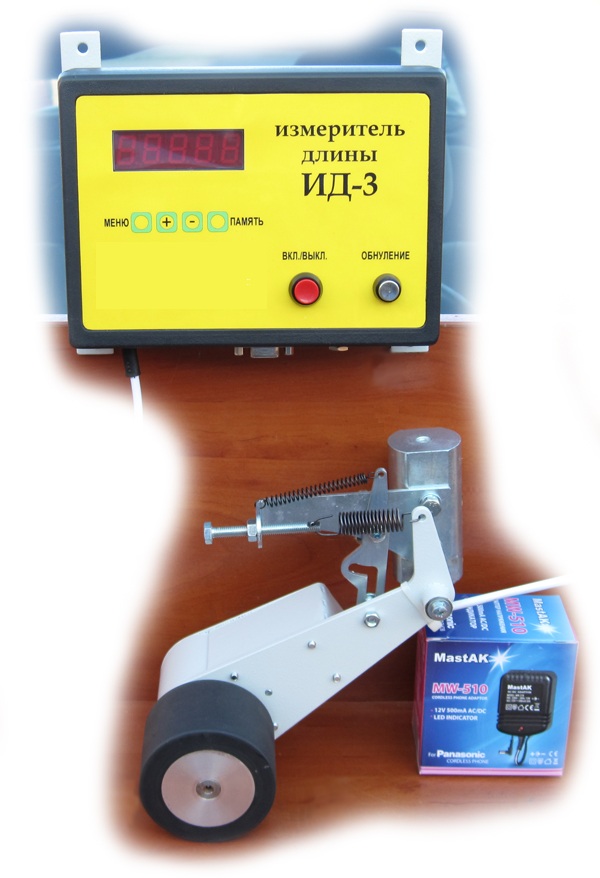

   Пульт счетчика устанавливается отдельно от счетного узла в удобном для пользователя месте. В базовом исполнении длина шнура, соединяющего пульт и счетный узел - 1,5 м. Большая длина - по требованию.

При помощи ИД-3 можно измерять длинномерные материалы, такие как:

- пленка ПВХ для вакуумных прессов;




- листовой пенополиэтилен;




- поролон;




- пленка-самоклейка




- листовой металл;




- пленка полиэтиленовая;




- трубы ПВХ;




- оболочка колбасная;




- лента капельная;




- ткань;




- тесьма текстильная;




- кабельно-проводниковая продукция (КПП)



и другие изделия.

  Счетчик запитывается от электросети через адаптер напряжением 12 В, что исключает поражение электротоком и не требует заземления.

   Изделие может использоваться потребителем для самостоятельного изготовления устройств для измерения длины.

На счетчик предоставляется гарантия - 12 месяцев со дня продажи.
